產品詳情
1.凈化過程順序
封閉房--進風管道--風機(或進風段)--進風段第一段濾料層(第一級中和反應段)--第二級濾料層(第二級中和反應段)旋流板--出風帽蓋--排風管(或吸入段風機)。
2.工作原理
本裝置采用氫氧化鈉溶液為吸收中和液來凈化酸霧廢氣。氣體由離心通風機吸入進風段,先由上向下,然后再由下向上流動,先經過第一濾料層,與第一級噴咀噴出的中和液接觸反應。吸收后的廢氣繼續向上流動至第二、第三濾料層,與第二級、第三級噴咀噴出的中和液接觸,再次發生中和反應,然后通過旋流板,由風帽和排風管排入大氣中。
吸收塔中的吸收液采用2~6%的NaOH水溶液。由于吸收液循環使用,在使用過程中濃度不斷降低,當吸收液濃度低于2%時補加至6%,當吸收液中的鹽濃度大于20%時需進行吸收液更換。

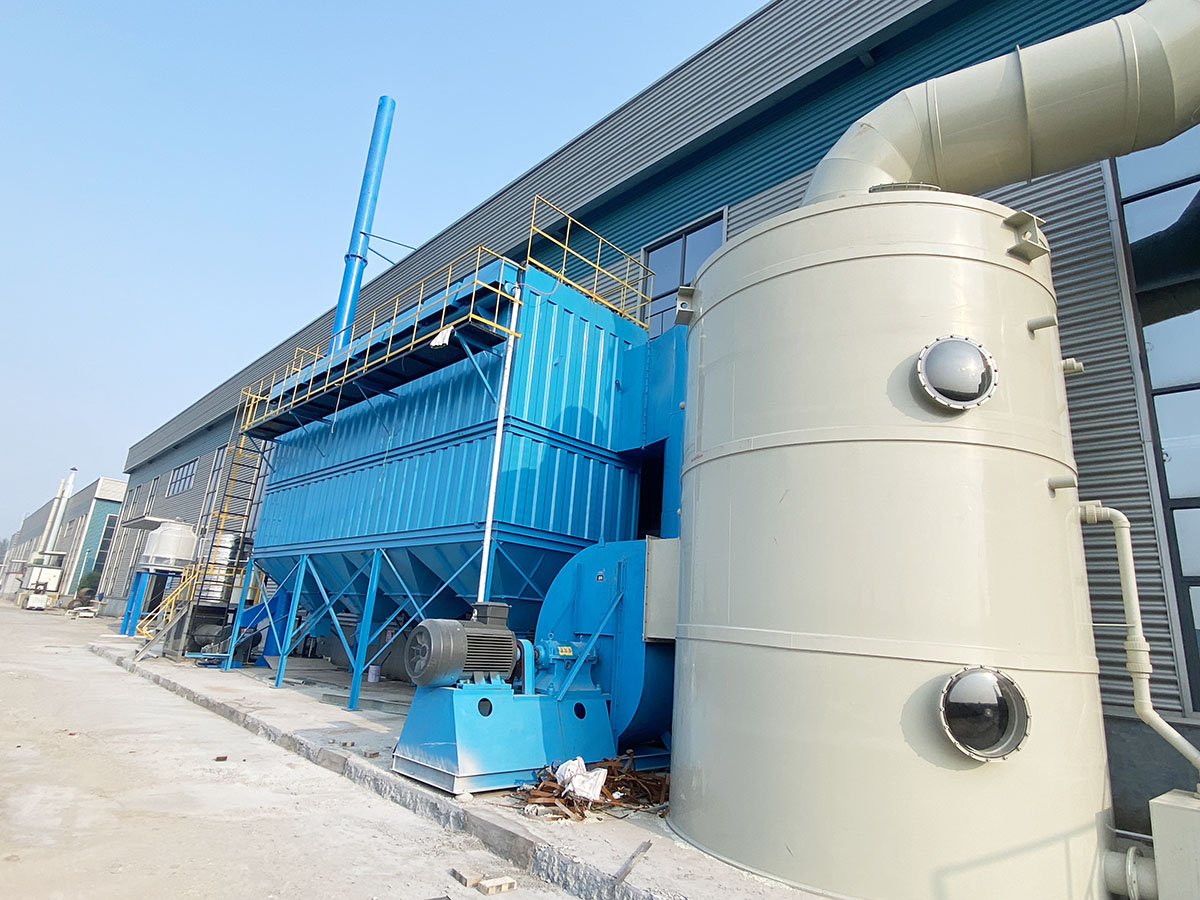

3.酸霧吸收塔特點
(1)凈化效力高、耐腐蝕性強,高強度、低噪聲、耗電省、體積小,拆裝維修方便,輕巧耐用。
(2)酸霧吸收塔采用pp材料分段制作。塔體外表面耐水、耐老化,且耐酸堿腐蝕性佳,強度大,使塔體強度絕對可靠。
(3)噴淋形式采用兩層填料,兩級噴淋,使氣液充分接觸,凈化效率可達95%。每個塔配用一臺玻璃鋼離心通風機和塑料水泵即可,有效減少投資、占地。

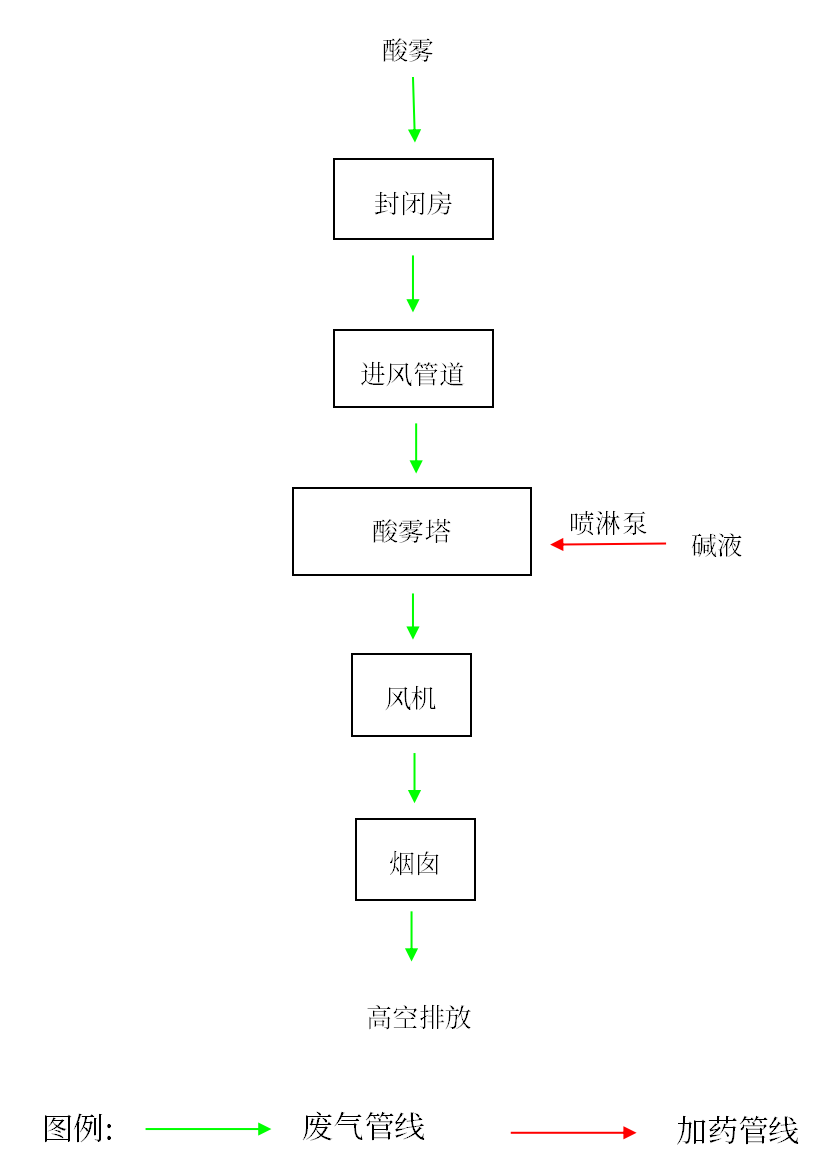

酸霧處理工藝流程圖
