在熱鍍鋅生產工藝中,前處理工序(包括脫脂、水洗、酸洗、水洗、助鍍等)是決定鍍鋅層附著力、耐腐蝕性及產品合格率的關鍵環節。前處理全過程的封閉化設計,實現了有害介質的可控收集、工件處理的標準化作業及生產環境的安全凈化,是現代熱鍍鋅企業滿足環保要求、提升生產效率的必備設備。
一、設備核心定位:銜接生產與環保的關鍵樞紐

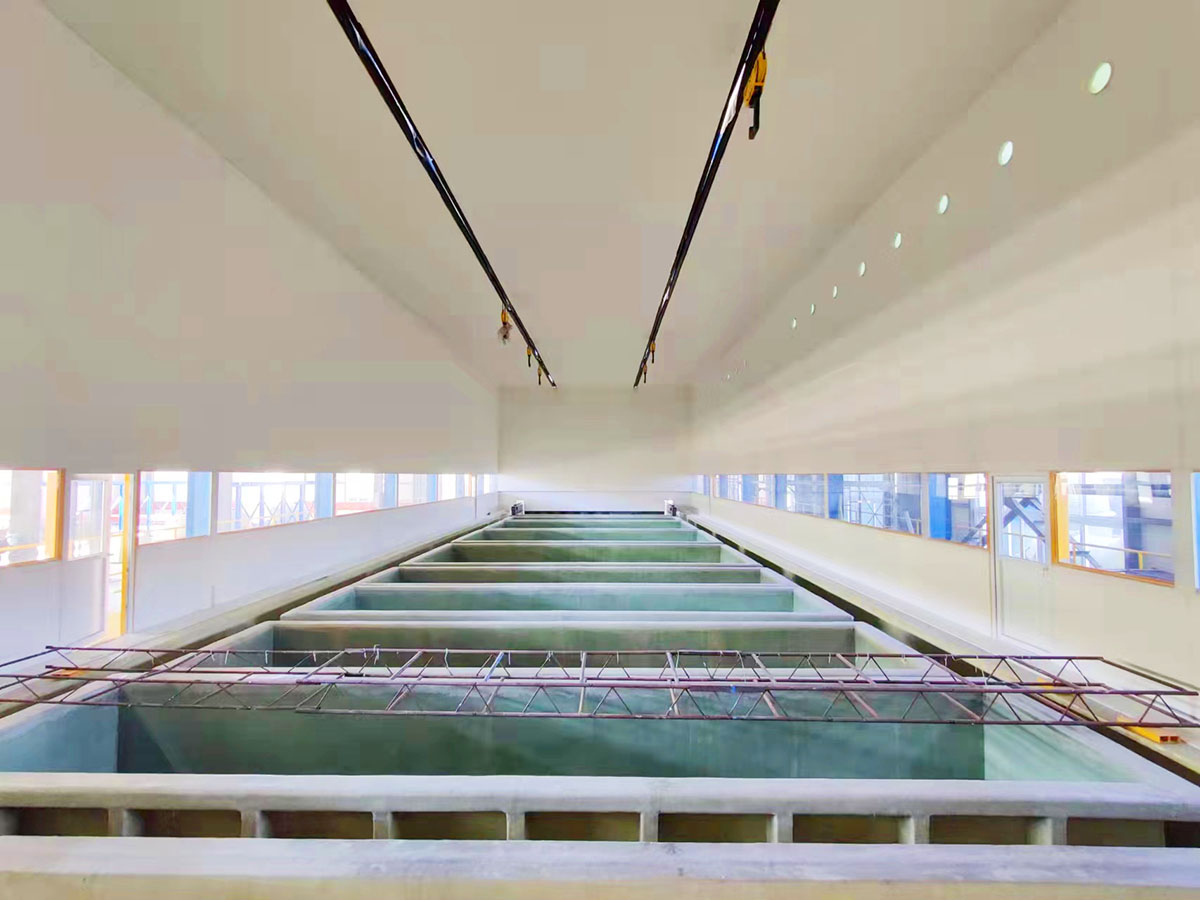

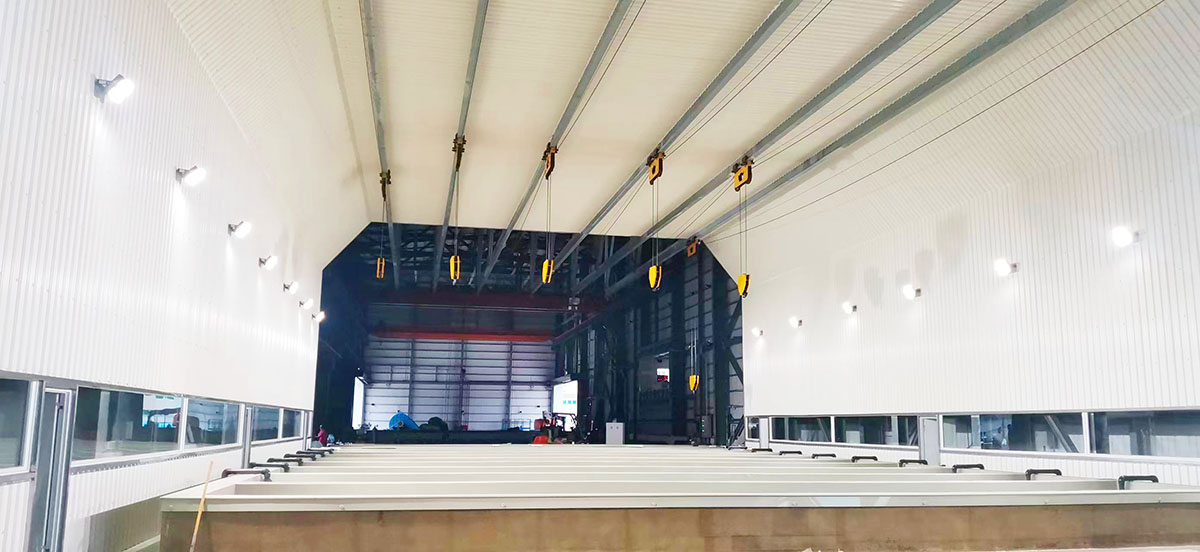

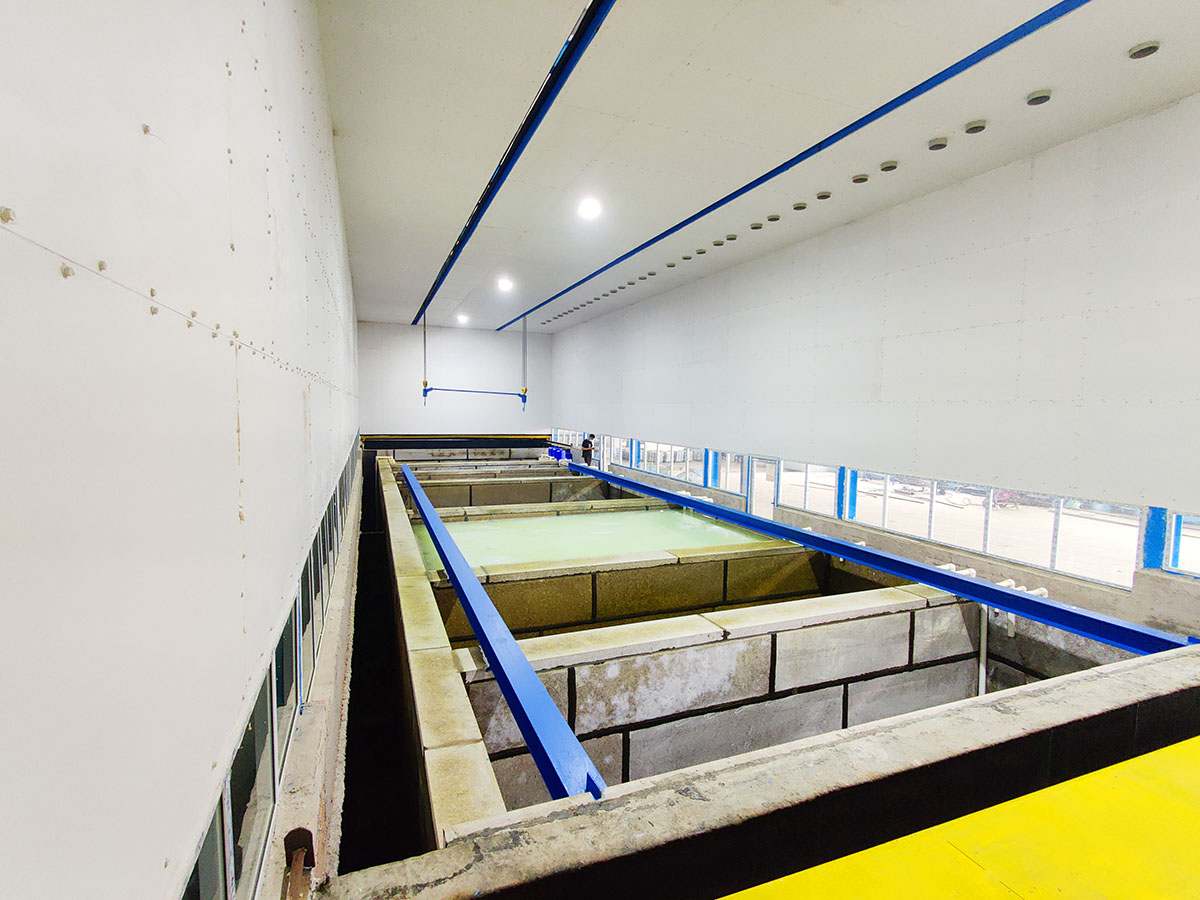

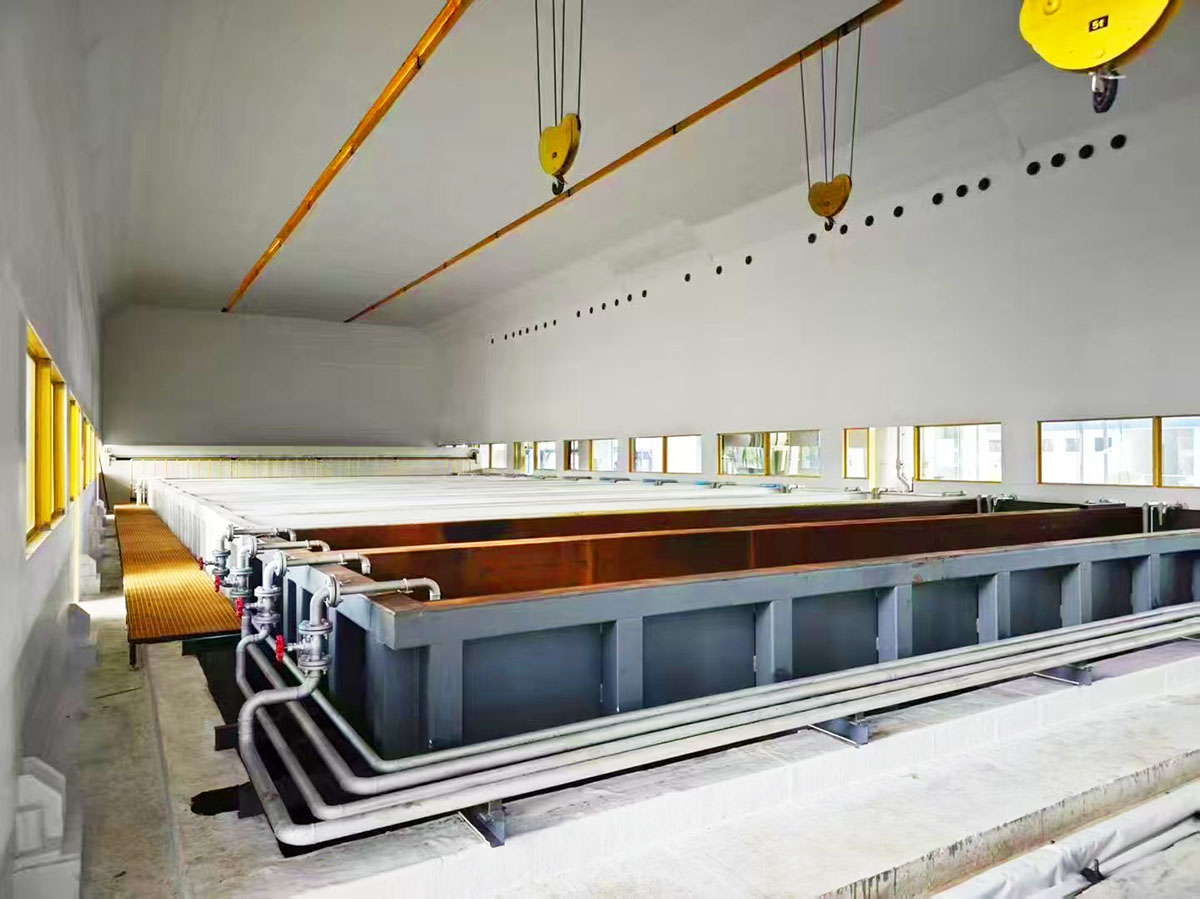

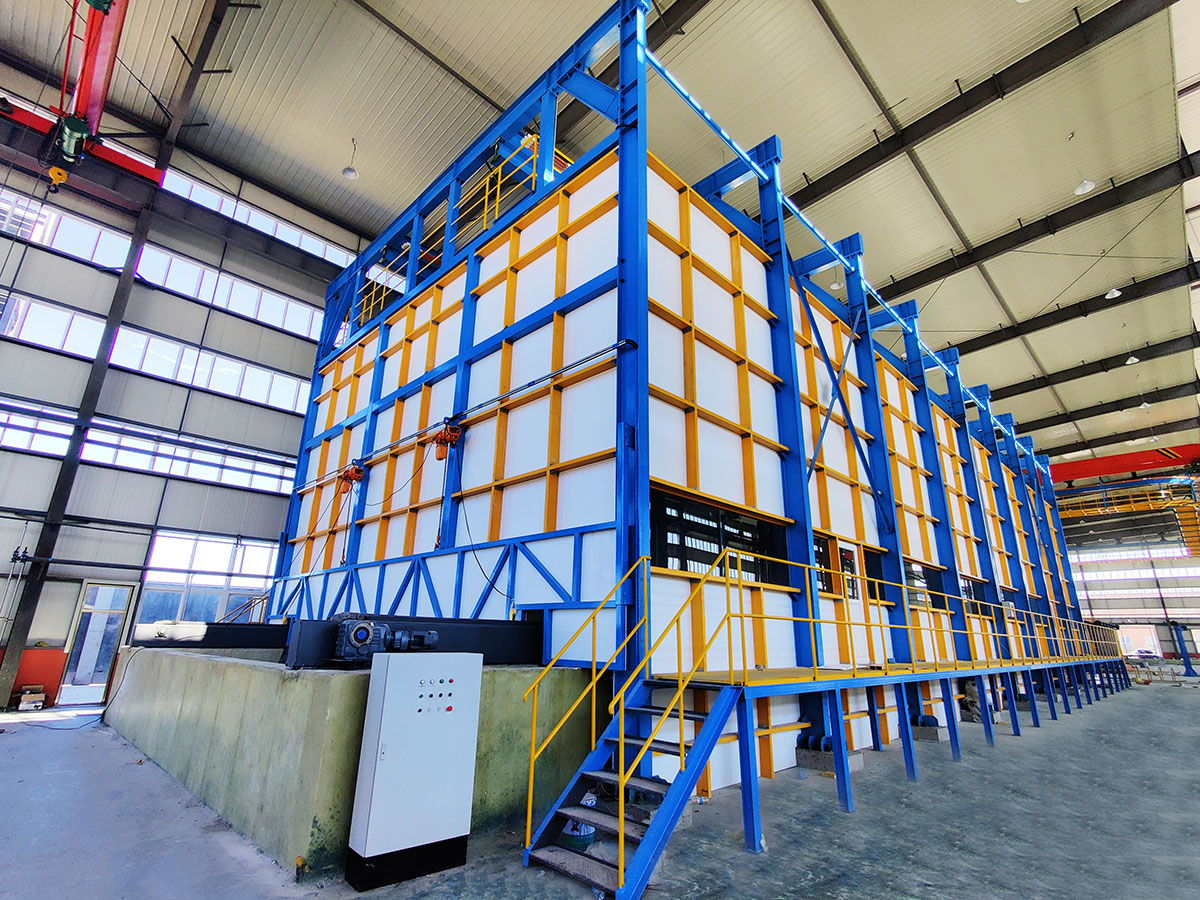

前處理封閉房用于解決傳統開放式前處理工序存在的“酸霧外溢、廢液橫流、環境惡劣”等問題。通過構建密閉的作業空間,將工件預處理過程中產生的酸霧、堿霧、揮發性氣體完全控制在房體內,配合配套的環保處理系統實現集中凈化,同時為操作人員提供安全、整潔的作業環境,確保前處理工藝穩定高效運行,為后續熱鍍鋅工序奠定優質基礎。
二、精細化結構組成:兼顧耐腐性與實用性
前處理封閉房的結構設計以“耐腐抗蝕、穩固耐用、操作便捷”為核心原則,整體由支撐系統、封閉圍護系統、進出料系統、內部工藝配套系統及安全輔助系統五大部分組成,各部分協同作用,確保設備穩定運行。

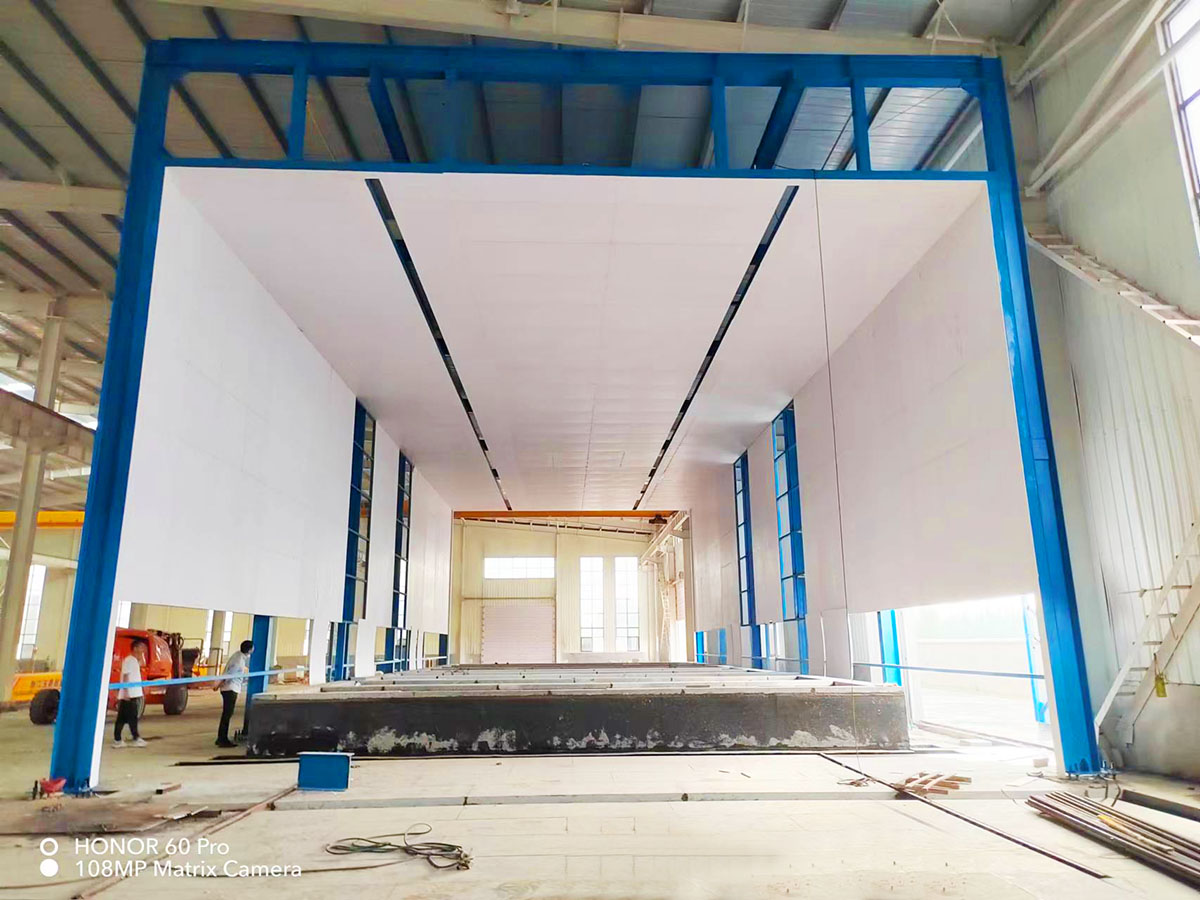

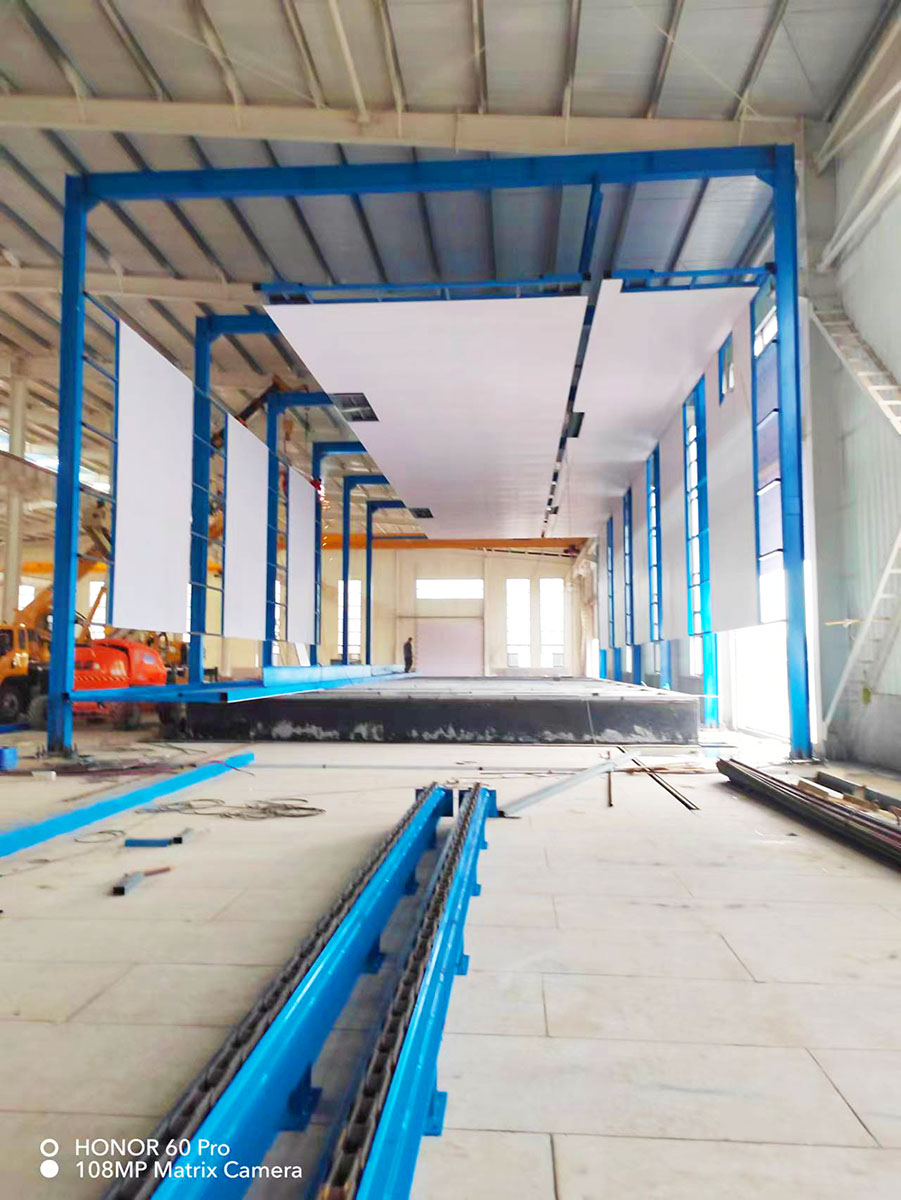

1. 支撐系統:穩固承載的核心骨架
支撐系統采用高強度鋼材(Q235B經防腐改性處理)構建,包括承重立柱、橫梁及加強斜撐等。立柱底部與車間地面預埋鋼板通過高強度螺栓緊固連接,并進行二次灌漿處理,確保在長期潮濕、腐蝕環境下無松動移位風險。對于大型封閉房,橫梁處會增設抗風載加強結構,避免因車間通風或外部環境影響導致結構變形。
2. 封閉圍護系統:高效隔絕有害介質
封閉圍護系統是實現“密閉防溢”的關鍵,其材質選擇與結構設計需適配前處理各工序的腐蝕特性,具體分為墻面、頂面及密封結構三部分:
?墻面:優先采用2-3mm厚PVC塑扣板或FRP(玻璃鋼)板,這類材料具有優異的耐酸、耐堿、耐濕熱性能,且表面光滑易清潔,可有效抵御脫脂液、鹽酸、磷化液等介質的侵蝕。對于酸洗等酸霧濃度較高的區域,會額外在墻面內側加裝耐腐蝕橡膠襯里,進一步提升防護等級。
?頂面:采用輕質耐腐抗拉膜或FRP采光板,前者重量輕、抗拉伸性強,通過頂部橫梁及調節拉桿牽引固定,可適應車間溫差導致的熱脹冷縮;后者兼具采光功能,能減少車間照明能耗,頂面設計為3-5°的傾斜坡度,便于冷凝水、雨水或噴淋濺水順流排出,避免積水腐蝕。
?密封結構:所有墻面拼接處、頂面與墻面銜接處均采用耐腐密封膠(如聚硫密封膠)填充,縫隙寬度≤2mm;進出料門、檢修門等活動部位配備耐腐橡膠密封條,確保關閉后密封性能達標,酸霧泄漏濃度≤0.3mg/m3(符合GBZ 2.1-2019《工作場所有害因素職業接觸限值》標準)。
3. 進出料系統:適配生產節拍的高效通道
進出料系統的設計需兼顧工件轉運效率與封閉性,根據生產規模分為兩種主流形式:

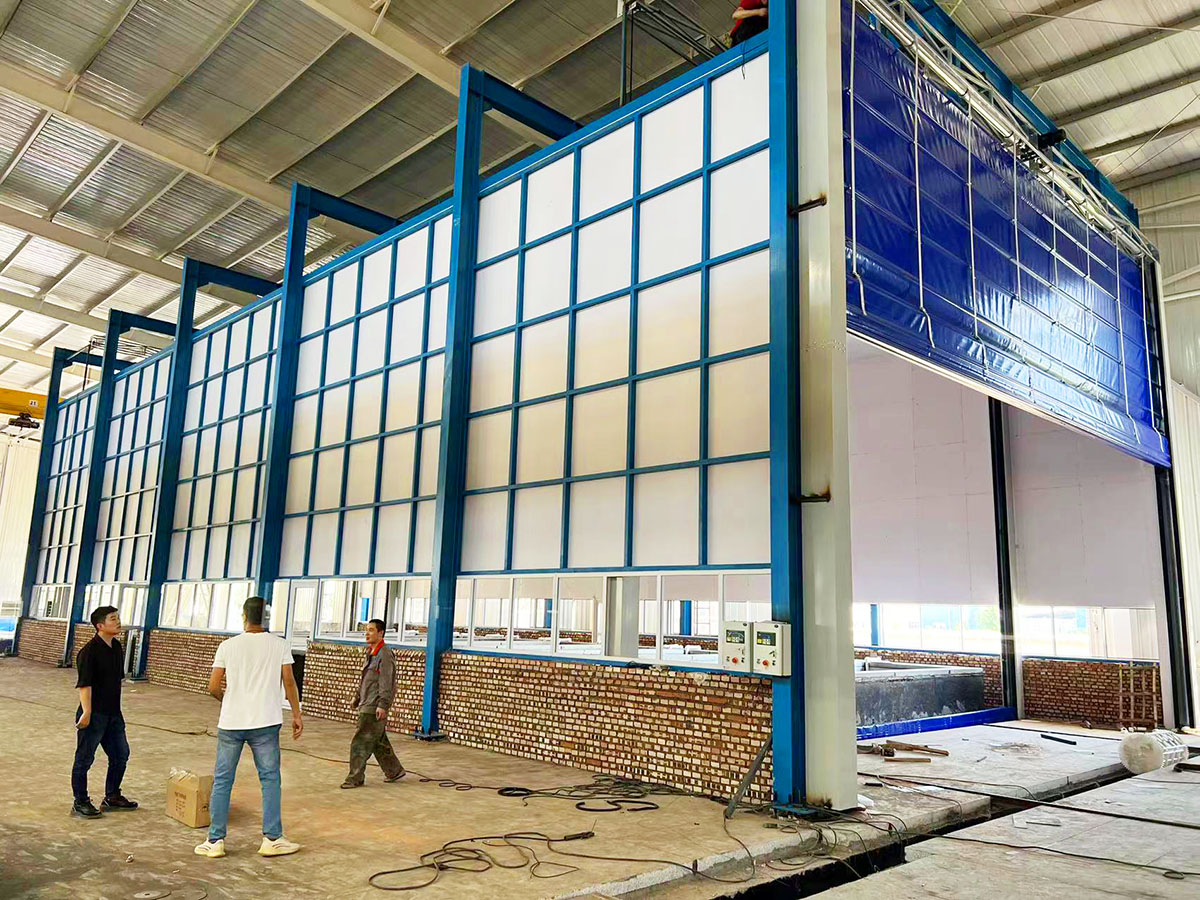

?卷簾門進出料:適用于_batch式或中小規模生產線,封閉房兩端分別設置進料門與出料門,采用耐腐PVC材質卷簾門,門體高度與寬度根據最大工件尺寸定制(常規寬度3-6m,高度4-8m)。卷簾門配備快速升降電機(升降速度0.8-1.2m/s),并與行車控制系統聯動,實現“行車到位-門體自動開啟-工件進出-門體自動關閉”的聯動控制,減少封閉房開啟時間,降低酸霧外溢風險。
?水封式進出料:適用于連續式自動化生產線或酸霧控制要求極高的場景,在封閉房進出料端設置U型水封槽,槽內注入堿性密封水(中和少量逸出酸霧),工件通過行車吊運穿過水封槽進入房內。水封槽與封閉房無縫銜接,形成“液體密封屏障”,酸霧阻隔效率可達99%以上,同時水封槽內配備自動補水與水質監測系統,確保密封效果穩定。
此外,封閉房側面會設置1-2個檢修門(尺寸1.2m×2.0m),采用平開式耐腐門體,方便操作人員進入房內進行設備維護與清潔。
5. 安全輔助系統:全方位保障作業安全
針對前處理工序的安全風險,封閉房配備完善的安全輔助設施,包括:
?通風排氣口:房內頂部或側面設置多個吸氣口(與車間酸霧凈化系統連接),房內空氣更換頻率≥10次/小時,保持負壓狀態(負壓值5-10Pa),防止有害氣體外溢。
三、核心功能優勢:為熱鍍鋅生產賦能
1. 環保達標:從源頭控制污染排放
通過全封閉結構設計與高效通風系統的配合,前處理封閉房可將95%以上的酸霧、堿霧及揮發性氣體收集至酸霧凈化系統,經中和、吸附處理后達標排放(尾氣排放符合GB 37822-2019《揮發性有機物無組織排放控制標準》);同時,房內設置的導流槽與集液池可將噴淋廢液、槽體滲漏液集中收集,送入廢水處理系統,避免污染土壤與地下水,幫助企業輕松通過環保驗收。
2. 提升工藝穩定性:優化工件處理環境
封閉房內形成相對穩定的溫濕度環境(可通過加裝溫控裝置將溫度控制在15-30℃),避免外界風雨、粉塵對前處理藥液濃度、溫度的影響,確保脫脂、酸洗效果均勻穩定。例如,酸洗過程中酸液溫度波動可控制在±2℃以內,有效減少工件過腐蝕或除銹不徹底的問題,鍍鋅層附著力合格率提升10%-15%。
3. 保障人員安全:改善作業環境
封閉房將操作人員與腐蝕介質有效隔離,房內有害氣體濃度控制在安全范圍內,避免操作人員直接接觸酸霧導致的皮膚灼傷、呼吸道損傷等職業危害;同時,整潔的封閉環境減少了藥液飛濺、地面濕滑等安全隱患,降低生產事故發生率。
4. 延長設備壽命:減少腐蝕損耗
傳統開放式前處理工序中,酸霧會對車間行車、電機、管道等設備造成嚴重腐蝕,導致設備維護成本高、使用壽命縮短。前處理封閉房可有效阻擋酸霧擴散,使車間其他設備的腐蝕速率降低60%以上,設備年均維護成本減少30%-40%。
四、定制化設計亮點:適配不同生產需求
作為專業設備供應商,我們可根據客戶的生產規模、工件特性、環保標準及車間布局,提供全流程定制化服務,核心定制亮點包括:
1. 尺寸定制:根據最大工件尺寸(如長×寬×高10m×3m×5m)及生產節拍,確定封閉房的整體尺寸,確保工件轉運順暢,同時兼顧車間空間利用率。
2. 材質升級:針對高濃度酸霧或特殊腐蝕介質(如氫氟酸)場景,可將圍護材料升級為316L不銹鋼板或聚四氟乙烯襯里,提升設備耐腐等級;支撐結構可采用耐腐合金鋼材,確保長期穩定運行。
3. 自動化集成:與自動化生產線配套時,可實現封閉房與行車、槽體攪拌系統、噴淋系統的聯動控制,通過PLC控制系統實現“工件進入-門體關閉-工藝啟動-處理完成-門體開啟”的全自動化流程,減少人工干預。
4. 環保適配:根據不同地區的環保標準,優化通風排氣系統設計,如針對歐盟地區可適配符合EN 14124標準的酸霧凈化系統,針對國內重點環保區域可增加VOCs吸附裝置,確保排放達標。
5. 人性化優化:房內設置防滑平臺(用于人工操作或設備維護)、可調節照明角度的燈具、便于清潔的導流槽等細節設計,提升操作便捷性;對于高大封閉房,可加裝升降平臺,方便頂部設備檢修。
五、操作與維護規范:確保設備長效運行
1. 日常操作規范
?進出料時需確認卷簾門或水封槽狀態,避免未關閉狀態下啟動前處理工藝,導致酸霧外溢。
?定期檢查有毒氣體檢測儀、應急噴淋裝置的有效性,確保報警系統靈敏、噴淋壓力充足。
?操作人員進入封閉房作業前,需佩戴全套防酸勞保用品,并確認房內通風系統正常運行。
2. 定期維護要點
?每日清潔:清理房內導流槽、集液池內的廢渣、雜物,擦拭墻面、頂面的酸液殘留,檢查密封膠是否完好。
?每周檢查:檢查卷簾門密封條、水封槽水位及水質,清理吸氣口濾網的堵塞物,確保通風順暢。
?每月維護:檢查支撐結構的焊縫、螺栓連接狀態,查看圍護材料是否有破損、開裂,對銹蝕部位及時進行防腐處理;校準有毒氣體檢測儀、流量傳感器等儀器。
?年度大修:全面檢查設備結構穩定性,更換老化的密封件、管道及電氣元件,對支撐系統進行防腐涂層翻新。
