一、嵌入式單向高效超導熱管余熱器工作原理
水壓0.2-0.3Mpa市政自來水經過RO反滲透純水器處理后進入不銹鋼保溫軟水箱，然后由水泵注入嵌入式單向高效超導熱管余熱器。鋅鍋煙氣進入嵌入式超導熱管余熱器，加熱軟水至90℃以上，產出高溫水，煙溫降至130℃左右排出。
加熱后的高溫水泵入助鍍池的加熱器中，通過加熱器與助鍍液換熱，把助鍍液加熱到65-70℃，熱水溫度降至約60℃左右，同理加熱其它槽體。
二、嵌入式單向超導熱管余熱器裝置優點分析
1、 系統運行采用強制循環，逆向換熱，相對小型余熱蒸汽鍋爐自然循環換熱更充分，煙氣余熱吸收效率高；換熱管與管板之間用隔環隔開，熱管的熱脹冷縮變形不受約束，避免了應力破壞。
2、 系統導熱介質全部為液態，導熱系數是同等溫度下氣態的20倍，換熱更快；同時具有蓄熱性。
3、 受熱面采用螺旋翅片加強，達到同等換熱面積鋼耗僅為原來30%左右，大大降低設備成本；
4、 用熱水作為熱載體，使熱量遠距離輸送極為簡便，安裝成本大幅降低；
5、 熱水循環加熱，回水仍有較高溫度，避免傳統方式冷空氣剛進回收器時因溫度過低造成受熱面的露點腐蝕；
6、 設備采用受熱面螺旋翅片管對煙氣擾流，在煙氣速度極低時即可換熱，風阻極小，不需額外增加風機，對原系統的影響可忽略；
7、 系統介質不蒸發，水分不濃縮，永遠不會有水垢形成，影響換熱；
8、 設備動力配件少，結構簡單，維護方便；
9、 設備系統根據季節和產量變化，整體運行系統自我平衡，控制柜整體調節、平衡。
10、 常壓設備，介質不燃不腐不爆，運行安全；
11、 采用高頻焊翅片管技術，它是利用高頻熔化將翅片與基管焊接在一起，形成冶金連接。管片焊著率100%，接觸熱阻接近零。在翅片管表面燒結一層0.05mm左右致密、光滑的合金保護層，使普通碳鋼材料具有不銹鋼時性能，其表面硬度高，能在高溫、高流速和腐蝕性介質的沖刷下工作，耐低溫酸露點腐蝕，較同類產品壽命可提高3～5倍，表面光滑可減緩積灰；熱流體走在管外，因而可以將熱管充分翅片化，增大傳熱面積；
12、 換熱管束核心原件采用超導熱管。超導熱管具有換熱管束表面等溫特性，因此換熱管束外面不容易結露，也就不會形成露點腐蝕。另，換熱管束材質采用耐低溫腐蝕的合金鋼作為換熱管束材質選型，更進一步加強了設備穩定性和提高了長久性，因此性價比更高。
三、槽體加熱器類型

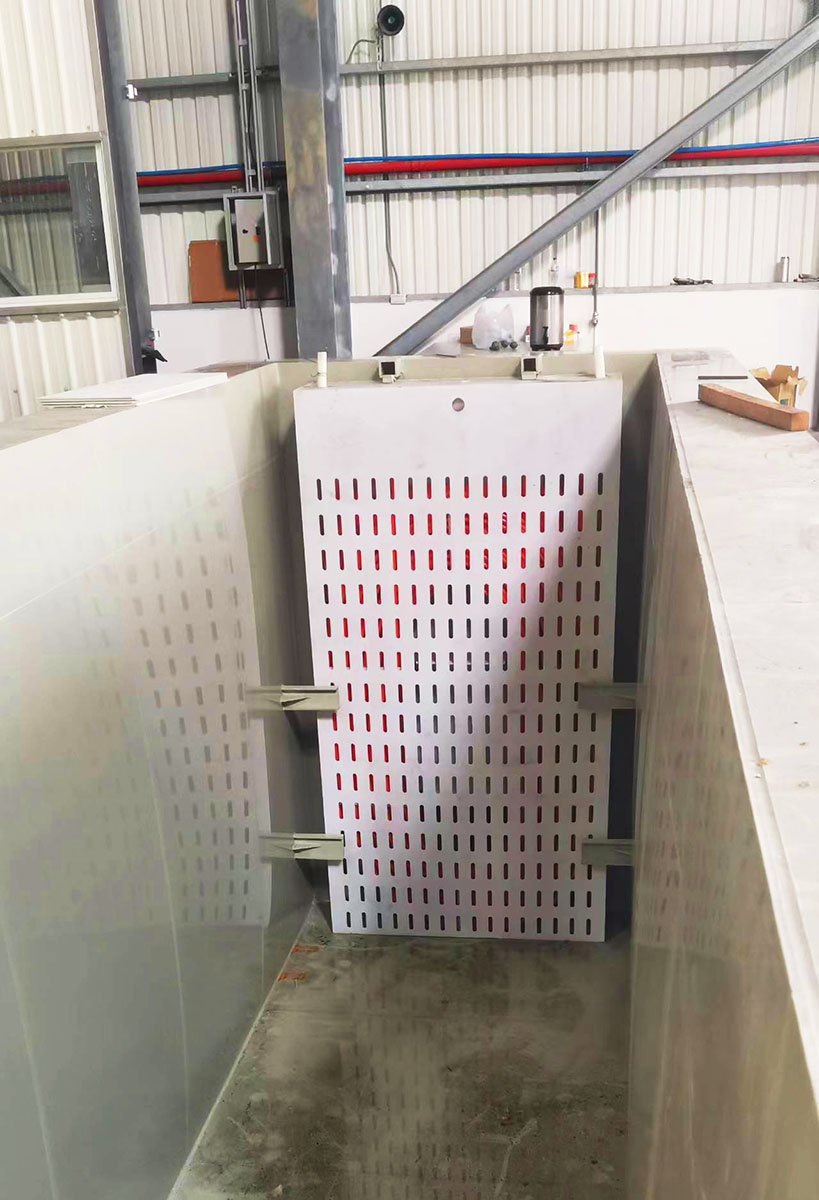

1.助鍍槽/脫脂槽專用特氟龍加熱器
參數：耐溫260℃，框架材質PPH厚度不低于10mm,防沖撞PPH厚度20mm。
助鍍槽/脫脂槽專用特氟龍（PTFE）加熱器簡介 | |
優勢類別 | 具體說明 |
優異耐腐蝕性能 | 化學性能穩定，抗蝕性好，對大多數化學藥品、溶劑呈惰性，可耐受強酸強堿、水及各類有機溶劑侵蝕 |
抗污 防結垢 | 因惰性、表面光滑、適度撓性及高膨脹系數，傳熱面不易結垢，減少維修次數，保障傳熱系數穩定與生產長期運行 |
支持非標設計 | 可在流體沖擊和振動中安全工作，管束可按需求盤繞成各類適配形狀，提升安裝使用靈活性 |
長壽命 低成本 | 設備使用壽命長，維修成本低、停機損失小，綜合成本優勢顯著，能帶來較長收益周期 |
2.酸槽SP988塑料加熱器
酸槽SP988塑料加熱器簡介 | |
部件名稱 | 技術參數詳情 |
框架 | 材質：耐酸堿高溫PPH；厚度：≥10mm |
加熱管 | 材質：SP988；導熱系數：0.48W/(m·K)； 外徑：16mm；厚度：≥2mm |
分水集箱 | 材質：PPH；成型工藝：一次熱熔成型；執行標準：符合熱水系統管路技術及質量要求 |
換熱管束 | 材質：SP988（改性中密度聚乙烯，MDPE）；結構：外附阻氧層；瞬間耐溫：105℃；最高耐溫：95℃；長期運行溫度：90℃；熔指（MFR）：190℃/0.216MPa |
四、余熱回收總熱量計算
名稱 | 符號 | 單位 | 公式 說明 | 數值 |
窯爐排煙溫度 | T1 | ℃ | 已知 | 480 |
熱管余熱爐出口煙溫 | T2 | ℃ | 設定 | 130 |
標況下窯爐煙氣量 | Vy | m3/h | 1860 | |
標況下煙氣密度 | ρy | kg/m3 | 查煙氣特性表 | 1.295 |
煙氣質量 | My | kg/h | Vy*ρy | 2408.7 |
平均煙溫 | Tpj | ℃ | (T1+T2)/2 | 315 |
煙氣定壓比熱容 | C | kJ/(kg.℃) | 按平均煙溫查煙氣特性表 | 1.12 |
煙氣放出熱量 | Qy | KJ/h | My*c*(t1-t2) | 890256 |
Kcal/h | 212634 | |||
kW | 247.3 | |||
煙氣側熱損失 | qy | % | 3 | |
熱管傳熱量 | Qc | KJ/h | Qy*(1-qy/100) | 863548 |
Kcal/h | 206255 | |||
kW | 240 | |||
低溫端熱損失 | qc | % | 3 | |
低溫端傳熱量 | Qc' | KJ/h | Qy*(1-qc/100) | 837641 |
Kcal/h | 200067 | |||
kW | 233 |
根據計算，在鍍鋅爐煙道上安裝嵌入式單向超導熱管余熱回收器后，熱鍍鋅鋅鍋煙道廢氣從480℃降至130℃，每小時回收熱量233kW，約為20.0萬大卡。
