一、工作原理
布袋式脈沖除塵器的工作過程主要分為“過濾捕塵”與“脈沖清灰”兩個核心階段，通過自動化控制系統實現連續、穩定運行：
1. 過濾捕塵階段
含塵氣體由除塵器進風口進入箱體，在氣流分布板的作用下實現均勻擴散，隨后氣體穿過濾袋的外表面進入濾袋內部。此時，粉塵顆粒因慣性、攔截、擴散等作用被阻擋在濾袋外表面，而凈化后的氣體則通過濾袋口進入凈氣室，最終由出風口排入大氣或后續處理系統。隨著過濾過程的持續，濾袋外表面的粉塵層逐漸增厚，設備阻力也隨之上升，當阻力達到預設值時，系統自動進入清灰階段。
2. 脈沖清灰階段
清灰系統由脈沖控制儀、電磁脈沖閥、噴吹管等組成。當進入清灰階段時，脈沖控制儀按預設程序觸發電磁脈沖閥，使壓縮空氣通過噴吹管上的噴嘴以高速射流形式噴入濾袋內部。高速氣流帶動濾袋內部的氣體形成“二次氣流”，使濾袋瞬間膨脹、振動，將附著在濾袋外表面的粉塵層震落至灰斗內。清灰過程按“逐室或逐排”的方式依次進行，避免清灰對整體過濾效率造成影響，確保設備連續穩定運行。
3. 粉塵排出階段
落入灰斗的粉塵在重力作用下逐漸堆積，當灰斗內的粉塵達到一定量時，料位計發出信號，控制系統啟動卸灰閥，將粉塵排入輸送設備，最終實現粉塵的集中收集與處理。

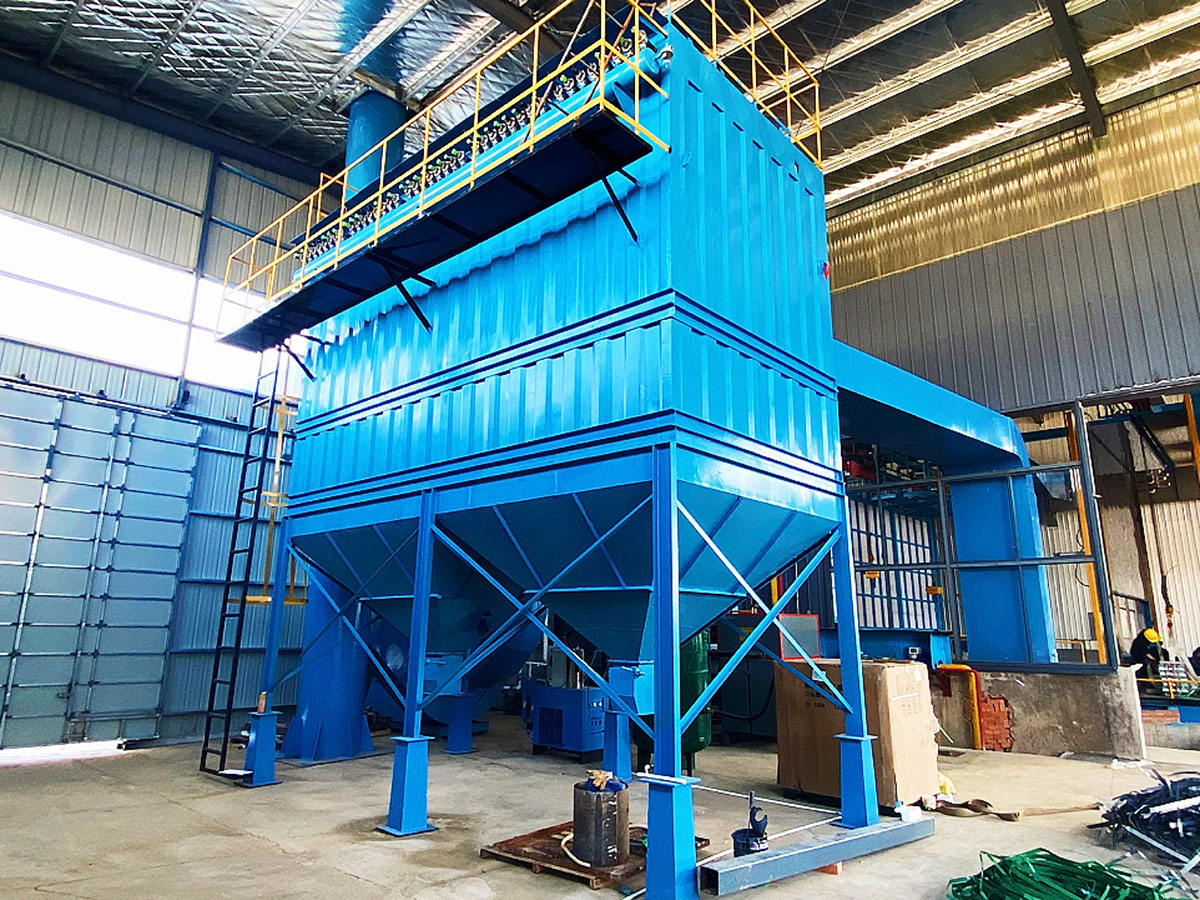

二、結構介紹
結構部件 | 材質與設計 | 核心作用 |
箱體（含濾袋室、凈氣室） | 采用Q235B鋼板焊接，厚度4-8mm，表面經噴砂除銹+環氧富鋅底漆+面漆處理；濾袋室與凈氣室之間設花板分隔 | 為過濾與清灰提供封閉空間，花板用于固定濾袋，確保含塵氣體與凈氣嚴格分區，避免短路 |
灰斗 | 錐形或方形結構，傾斜角度≥60°，材質同箱體，內部設導流板與防粘涂層，配備料位計接口 | 收集清灰震落的粉塵，傾斜設計確保粉塵順利下滑，避免堆積堵塞 |
進風口與出風口 | 法蘭連接方式，進風口內置氣流分布板，出風口設風閥調節裝置，尺寸按處理風量定制 | 引導含塵氣體均勻進入濾袋室，避免局部氣流過強沖刷濾袋；出風口調節風量，保障設備穩定運行 |
檢修門與觀察窗 | 檢修門采用密封膠條+壓緊螺栓設計，設于便于操作位置 | 為濾袋更換、設備維護提供便捷通道；觀察窗可實時查看內部濾袋與清灰情況，便于及時發現問題 |
